Tootmistehased

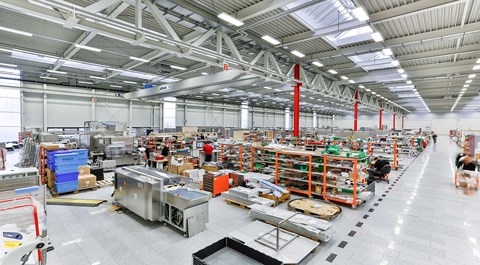

Koosteruume on erineva suuruse, lae kõrguse ja erinevate tootmisvoogude, ümbritseva õhu temperatuuri ja varieeruva automatiseerituse astmega. Tootmisruumide valgustuslahendused peavad olema paindlikud rahuldamaks nii automatiseeritud tööprotsesside kui inimeste poolt tehtavate detailsete ülevaatustööde vajadusi. Paindlikkust suurendab erinevatele valgustustasemetele kohandatavate valgustustsoonide kasutamine, kuna tööprotsessid võivad kiiresti muutuda.

Töötajatel on tootmisruumides erinevad vajadused seoses valgustusega. Sobiv valgustus võib hõlmata hämardatavat töökohavalgustust ja vastavalt vajadusele kasutatavaid täiendavaid valgusteid. Valgustusnõuded varieeruvad keskmiselt madalast valgustustasemest koosteruumides ning keevitus- ja sepistusaladel kõrgemate tasemeteni, mida vajatakse täppistöötlusel ning järelevalve- ja kontrollialadel. Iga üksiku töökoha valgustus peaks paiknema selle kohal, pisut küljele nihutatult.

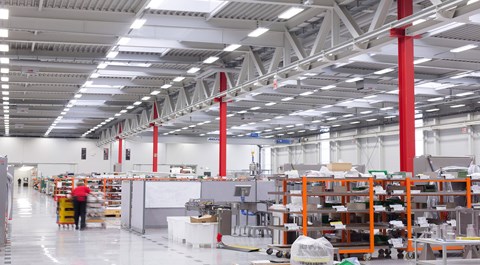

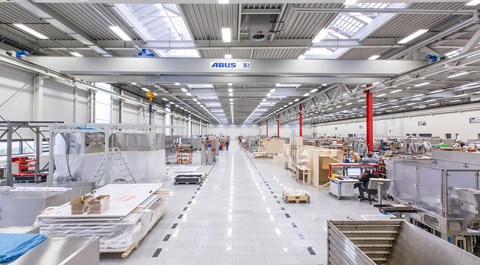

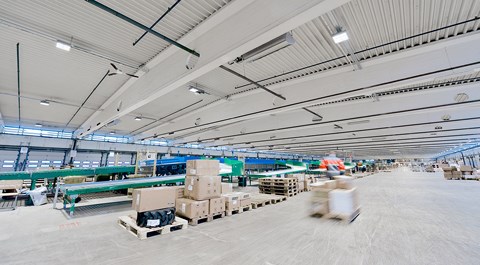

Lineaarsed ja sümmeetrilised leedidega tööstusvalgustuse tooted on eelistatud valikuks tootmis- ja koosteruumides. Ilmselgelt on seejuures eelistatud paindlikud süsteemid, mis on lihtsalt kohandatavad töötoimingute muutudes. Kõrge kaitseaste on hädavajalik tolmuses tootmiskeskkonnas. Kui lae kõrgus on üle 6 m, siis sobivad kasutamiseks spetsiaalselt kõrgetesse ruumidesse mõeldud leedvalgustid.

Nõuded valgustusele EVS-EN 12464‐1

Tööstus- ja tööndustegevus. Metallitöötlus

Töö- või tegevuspiirkonna liik	Luksitase (Em)		Räigus (UGRL)	Ühtlus (U0)	Värviedastus (Ra)	Em,z	Em,wall	Em,ceiling	Erinõuded
	required	modified				U0 ≥ 0,10
Vabasepistamine	200	300	25	0,60	80	50	50	30
Vormsepistamine	300	500	25	0,60	80	75	75	30
Keevitamine	300	500	25	0,60	80	75	75	30
Jämedad ja keskmised masinatööd (tolerantsid 0,1 mm ja enam)	300	500	22	0,60	80	75	75	30
Täppis-masinatööd (tolerantsid alla 0,1 mm)	500	750	19	0,70	80	150	150	75
Märkimine; kontroll	750	1000	19	0,70	80	150	150	100
Traadi- ja torutõmbamine, külmvormimine	300	500	25	0,60	80	75	75	30
Lehtmetalli masintöötlemine paksusel 5 mm ja enam	200	300	25	0,60	80	50	50	30
Lehtmetalli töötlemine paksusel alla 5 mm	300	500	22	0,60	80	75	75	30
Töö- ja lõikeriistade valmistamine	750	1000	19	0,70	80	150	150	75
Koostetööd: - jämedad - keskmine täpsus - täpsed - väga täpsed	200 300 500 750	300 500 750 1000	25 25 22 19	0,60 0,60 0,60 0,70	60 80 80 80	50 75 150 150	50 75 150 150	30 30 75 100
Galvaanikatööd	300	500	25	0,60	80	75	75	30
Pinnatöötlus, lakkimine ja värvimine	750	1000	25	0,70	80	150	150	100
Täppistööriistade, kaliibrite ja rakiste valmistamine, peen- ja mikromehaanikatööd	1000	1500	19	0,70	80	150	150	100



Tööstus- ja tööndustegevus. Elektri- ja elektroonikatööstus

Töö- või tegevuspiirkonna liik	Luksitase (Em)		Räigus (UGRL)	Ühtlus (U0)	Värviedastus (Ra)	Em,z	Em,wall	Em,ceiling	Erinõuded
	required	modified				U0 ≥ 0,10
Kaablite ja juhtmete valmistamine	300	500	25	0,60	80	100	100	50
Mähkimine: - suured poolid - keskmise suurusega poolid - väikesed poolid	300 500 750	500 750 1000	25 22 19	0,60 0,60 0,70	80 80 80	100 150 150	100 150 150	50 75 100
Poolide immutamine	300	500	25	0,60	80	100	100	50
Galvaaniline pinnakatmine	300	500	25	0,60	80	100	100	50
Koostetööd: - jämedad, nt suured trafod - keskmise täpsusega, nt elektriaparaadikoosted - täpsed, nt telefoni-, raadio- ja infotehnikaseadmed (arvutid) - väga täpsed, nt mõõteriistad, trükkplaadikoosted	300 500 750 1000	500 750 1000 1500	25  22 19 16	0,60 0,60 0,70 0,70	80 80 80 80	100 150 150 150	100 150 150 150	50 100 100 100
Elektroonikatööd, katsetustööd, häälestamine	1500	2000	16	0,70	80	150	150	100



Tööstus- ja tööndustegevus. Autotööstus ja autoremonditöökojad

Töö- või tegevuspiirkonna liik	Luksitase (Em)		Räigus (UGRL)	Ühtlus (U0)	Värviedastus (Ra)	Em,z	Em,wall	Em,ceiling	Erinõuded
	required	modified				U0 ≥ 0,10
Stantsimine - suured detailid	300	500	25	0,60	80	100	50	30
Stantsimine - visuaalne kontroll	500	750	22	0,60	80	150	50	30
Kere- ja koostetööd -  keevituse automaatliin	300	500	25	0,60	80	100	50	30
Kere- ja koostetööd -  käsikeevitus	500	750	22	0,60	80	150	50	30
Värvimine, pritskabiinid, lihvimiskabiinid	750	1000	22	0,70	80	150	150	30
Värviviimistlus ja -kontroll	1000	1500	19	0,70	90	150	150	30	4000 K ≤ CCT ≤ 6500 K
Käsi- ja polstritööd	1000	1500	19	0,70	80	150	50	30
Koostetööd: - Keredetailide kokkupanek (uksed, armatuurlauad, polster) - veermiku kokkupanek - mootori ja mehhaaniline kokkupanek - lõpliku kooste liin	750	1000	22	0,70	80	150	50	30
Koostetööd - elektroonikatööd	750	1000	22	0,60	90	150	50	30	4000 K ≤ CCT ≤ 6500 K värvituvastuseks
Lõppkontroll	1000	1500	19	0,70	90	150	150	30
Sõidukite üldteenindus, remont ja katsetamine	500	750	22	0,60	80	100	50	30	Kaaluda kohtvalgustuse kasutamist.



Tööstus- ja tööndustegevus. Puidutöötlus

Töö- või tegevuspiirkonna liik	Luksitase (Em)		Räigus (UGRL)	Ühtlus (U0)	Värviedastus (Ra)	Em,z	Em,wall	Em,ceiling	Erinõuded
	required	modified				U0 ≥ 0,10
Automaattöötlus, nt kuivatamine ja vineerivalmistamine	50	-	28	0,40	40	-	-	-
Aurukambrid	150	200	28	0,40	40	50	50	30
Saekaatrid	300	500	25	0,60	60	100	100	50	Tuleb vältida stroboskoopnähtusi.
Höövelpingitööd, liimimine, kokkupanutööd	300	500	25	0,60	80	100	100	50
Lihvimine, värviimine, mudelsepatööd	750	1000	22	0,70	80	150	150	100
Töö puidutöötlusmasinatel, nt treimine, soonimine, rihtimine, tappimine, lõikamine, saagimine, freesimine jms	500	750	19	0,60	80	150	150	75	Tuleb vältida stroboskoopnähtusi.
Spooni valik	750	1000	22	0,70	90	150	150	100	4000 K ≤ CCT ≤ 6500 K
Marketrii- ja inkrustatsioonitööd	750	1000	22	0,70	90	150	150	100	4000 K ≤ CCT ≤ 6500 K
Kvaliteedikontroll, ülevaatus	1000	1500	19	0,70	90	150	150	100	4000 K ≤ CCT ≤ 6500 K



Hoonesisesed liiklusalad

Töö- või tegevuspiirkonna liik	Luksitase (Em)		Räigus (UGRL)	Ühtlus (U0)	Värviedastus (Ra)	Em,z	Em,wall	Em,ceiling	Erinõuded
	required	modified				U0 ≥ 0,10
Liiklusalad ja koridorid	100	150	28	0,40	40	50	50	30	• Valgustustihedus põrandal • Ra ja UGR nagu naaberpiirkondades • 150 lx, kui liiklusalasid kasutavad ka sõidukid • Välja- ja sissepääsudel tuleb luua üleminekuala, et vältida valgustustiheduse järsku muutumist sisenemisel ja väljumisel päeval ja öösel • Hoolikalt tuleb vältida juhtidele ja jalakäijatele toimivat räigust .
Trepid, eskalaatorid, liikuvkõnniteed	100	150	25	0,40	40	50	50	30	Valgustustihedus põrandal. Nõuab suuremat kontrasti astmete esiservas.
Liftid	100	150	25	0,40	40	50	50	30	Valgustustihedus lifti ees peab olema vähemalt Ēm = 200 lx.
Laadimisplatvormid ja -alad	150	200	25	0,40	40	50	50	-
