Vuosi
2023Paikkakunta
HelsinkiSähkösuunnittelu
Granlund OySähköurakointi
Bravida Finland OyHelsingin Pakilassa sijaitseva Namika Areena on Helsingin NMKY:n syksyllä 2023 valmistunut 3500 m²:n suuruinen, monipuolinen urheiluhalli, jonka tiloissa urheilee viikoittain noin neljätuhatta käyttäjää harrastajista ammattiurheilijoihin. Arkkitehtonisesti herkullisia yksityiskohtia täynnä oleva areena pitää sisällään kolme erilaista urheilukenttää, monipuoliset sosiaalitilat pelaajille, kuntosalin, kokous- ja neuvottelutilat sekä ravintolan. Siellä voi harrastaa monipuolisesti päälajina olevasta koripallosta aina taekwondoon ja mailapeleihin. Sisätilojen lisäksi areenan pihalta löytyy erilaisia ulkourheilualueita kuten ulkokoripallokentät.
Kansainväliset standardit täyttävää urheiluvalaistusta

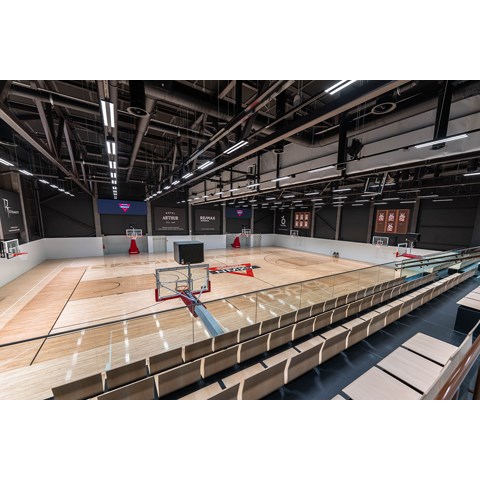

Glamoxin valaisimet valikoituivat areenalle kohteen urakoitsijan suosituksesta jo hyvin aikaisessa vaiheessa rakennusprojektia. Valaisinvalintojen jälkeen keskityttiin tarkemmin valaistuksen suunnitteluun ja valaistuslaskelmiin. Suunnittelu keskittyi erityisesti 1240m2:n kokoisen, kaksi täysmittaista koripallokenttää sisältävän Areenakentän suunnitteluun. ”Tavoitteena oli urheilustandardin kansainväliset tasot täyttävä valaistusratkaisu kohteen arkkitehtuuriin sovitettuna. Häikäisyn minimointiin kiinnitettiin myös erityistä huomiota”, kohteen valaistussuunnittelijana toiminut Jukka Huttunen Granlund Oy:stä kertoo.
”Areenakentälle valitut Glamox C52 -urheilutilojen valaisimet suunniteltiin kahdella eri linssioptiikalla varustettuna. Ulkoreunan valaisimien valokeilat olivat hieman kapeammat, jolloin saavutettiin joka puolelle kenttää tasainen 1500 luksin valotaso. Valaistuksessa tavoiteltiin myös TV-kuvausta häiritsemätöntä valaistusta, jonka takia liitäntälaitteiksi valikoituivat välkkymättömät flicker free -liitäntälaitteet. Koripallopelien televisioinnin takia myös kentän valotasosta tuli huomattavasti urheilustandardin kansainvälistä koripallokentän tasoa, 750 luksia, korkeampi”, Huttunen sanoo.
Arkkitehtuuria tukevia valaisinvalintoja

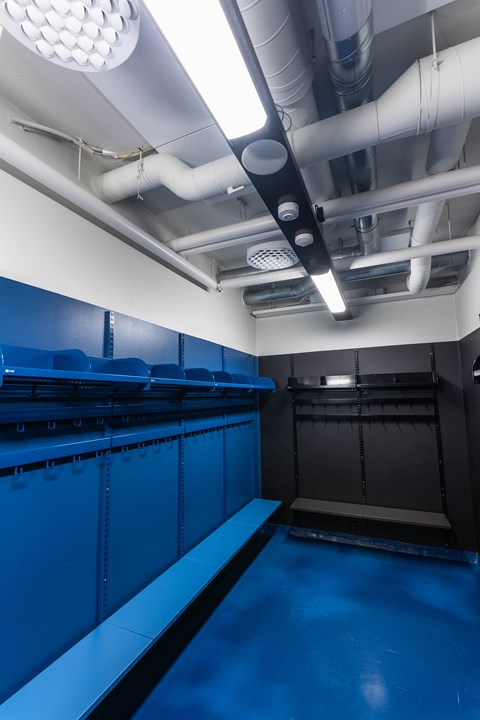

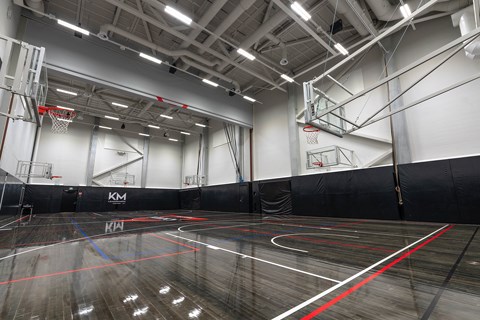

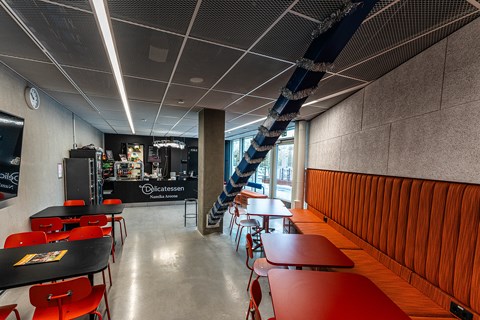

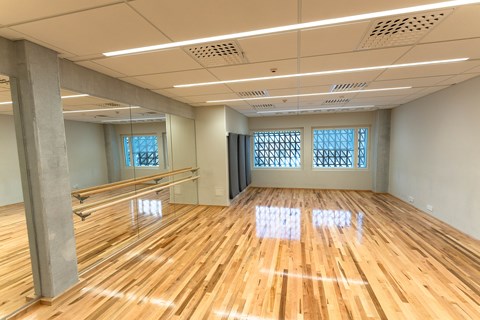

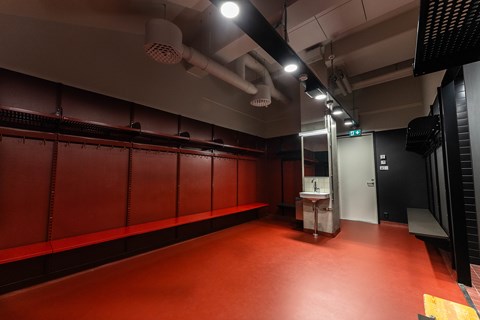

Valaisinten värit sovitettiin yhteen rakennuksen pintojen värien kanssa. Tummaparkettisen monitoimikentän vaaleaan kattoon valittiin C52-S-valaisimet valkoisella rungolla, kun taas vaaleaparkettisen areenakentän tummassa katossa samat valaisimet ovat mustalla rungolla. Mustarunkoisia valaisimia käytettiin myös esimerkiksi pukuhuone- ja peseytymistiloissa, jossa ne sulautuvat saumattomasti tummaan taustaansa. Areenan arkkitehtuurisissa elementeissä toistuu Namikan logon kolmiomuoto. Ravintolan tiskin yläpuolella riippuva Triangle-valaisin tukee osaltaan samaa teemaa. Taitosali, aulatilat, käytävät, portaikot ja ravintola valaistiin lineaarisilla C80 G2-valoviivoilla, jotka uppoasenteisina sulautuvat erilaisiin kattomateriaaleihin.
Monipuoliset ohjaukset mahdollistava valonohjausjärjestelmä
Namika Areenan valaistusta ohjataan Glamoxin DALI-2 protokollaan perustuvalla Ethernet2Dali-valonohjausjärjestelmällä. Järjestelmän valinnan puolesta puhui, että Glamox pystyi toimittamaan valaistuksen kokonaisratkaisuna, jolloin tilaajalla on valaistuksen osalta yksi yhteyshenkilö valaisimista ohjauksiin.
”Kaikki halutut ohjaustoiminnot pystyttiin toteuttamaan kuten haluttiin, vaikka mukana oli vaativia ohjauksia”, Huttunen kertoo. Osaa valonohjauksen toiminnoista ohjataan rakennusautomaatiosta käsin, osaa ohjausjärjestelmän omalla kellolla, ja lisäksi tiloissa on tunnistimia ja painikeohjauksia. ”Järjestelmä mahdollistaa erilaiset valaistusvoimakkuustasot ja erilaiset tunnelmat arkiharjoittelusta kilpailutilanteisiin. Tunnistimilla varmistetaan käytön mukainen ohjaus energian säästämiseksi ja manuaaliset ohjauspainikkeet mahdollistavat poikkeamat automaattisesta ohjauksesta”, Huttunen tiivistää.
Ulkovalaistuksella lisää näkyvyyttä

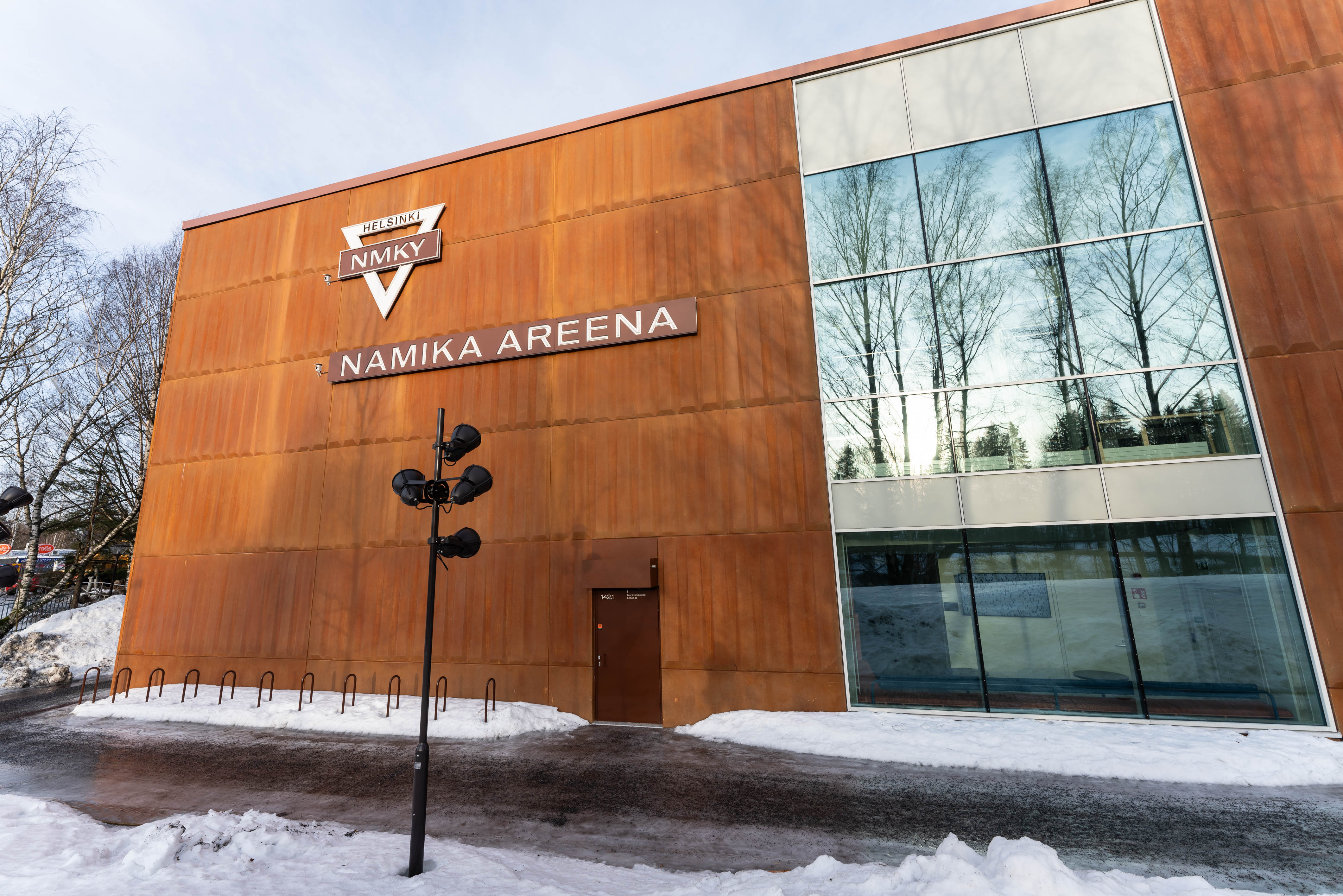

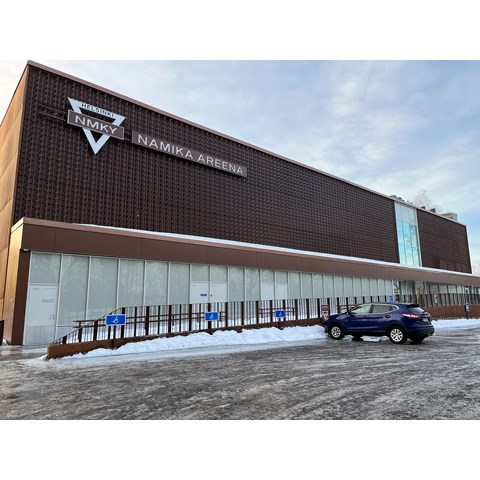

Areenan julkisivu valaistiin pylväisiin sijoitetuilla O80-heittimillä joiden 3000 Kelvinin lämmin värilämpötila korostaa julkisivun teräsvuorausta. Julkisivuvalaistus tehtiin myös rakennuksen Kehä 1:n puoleiselle seinälle, jotta seinän Namika logo saatiin nostettua esille. ”O87-heittimien valokeiloihin kiinnitettiin erityistä huomiota valitsemalla niihin normaalia leveämmät keilat", Huttunen kertoo. Näin julkisivuun saatiin tarpeeksi valoa lähellä seinää sijaitsevista valopylväistä huolimatta.
Ulkovalaistus on julkisivun osalta DALI-ohjattua, mikä mahdollistaa niiden himmentämisen. Parkkipaikoilla ja kulkuväylillä valaisimet varustettiin Astro-Dim -liitäntälaitteilla, mikä mahdollistaa niiden on-off ohjauksen sekä kaksiportaisen himmennyksen esiasetettujen profiilien mukaisesti yöaikana.
